Πως να κατασκευάσετε εύκολα, απο το μηδέν το δικό σας Quadcopter. Υλικά και βασικές οδηγίες (Ηλεκτρονικό σχέδιο σε φωτο) συναρμολόγησης των εξαρτημάτων.


Κατασκευάστε μόνοι σας ένα απλό Quadcopter, χωρίς Κάμερα, GPS και
FPV & Telemetry (Αυτά θα ανεβάσουν αρκετά το κόστος κατασκευής)

Σημείωση: Κάντε κλίκ στις εικόνες για μεγέθυνση
Πως μπορούμε να κατασκευάσουμε ένα Quadcopter  (Τετρακόπτερο)
και τι θα χρειαστούμε : Μπορεί να σας φαίνεται δύσκολο, αλλά στην
πραγματικότητα το να κατασκευάσεις ένα Τετρακόπτερο, δεν είναι και
τόσο δύσκολο όσο δείχνει. Με λίγη θέληση, μεράκι και λίγες Τεχνικές
Γνώσεις, μπορείς και εσύ να
δημιουργήσεις από το μηδέν, το δικό σου
Quadcopter. Παρακάτω σας δίνω μια λίστα με τα απαραίτητα εξαρτήματα
που θα χρειαστείτε για την κατασκευή καθώς και κάποια σχέδια:
ΠΡΟΣΟΧΗ: Η κατασκευή αυτού του μεγέθους τετρακόπτερο, δεν
                     συνιστάτε για μικρά παιδιά κάτω των 16 χρόνων χωρίς καμία
                     εμπειρία και χωρίς επίβλεψη ενήλικα. Τυχόν ατύχημα απο
                     κακή χρήση πτήσης ή απροσεξία κατασκευής, το www.rcmod.gr
                     δεν φέρει καμία ευθύνη και αυτό γιατί το μοτέρ - έλικα, είναι
                     άκρως επικίνδυνα και χρήζει ιδιαίτερης προσοχής.

1. Frame : Ο σκελετός  Το σώμα του μοντέλου που θα φιλοξενήσει όλα τα
εξαρτήματα. Αυτό μπορείτε να το αγοράσετε έτοιμο ή να κατασκευάσετε ένα
από πηχάκια ξύλου (Δείτε  εδώ)...



2.Μοτεράκια: Θα χρειαστείς 4 τεμ.

3.ESC: ( Electronic speed control) Θα χρειαστείς όσα και τα μοτέρ 4 τεμ.
             Προσοχή στα speed control. Θα πρέπει να είναι σύμφωνα με τα
             αμπέρ που τραβάει το μοτέρ , για να μην καούνε ή ζεσταίνονται




4.Flight Control Board: Είναι η κεντρική πλακέτα που εκεί θα συνδεθούν όλα.

5.Τηλεκατεύθυνση : Πομπός και Δέκτης ( Radio transmitter and receiver )

6.Έλικες : ( 2 Δεξιόστροφοι και 2 Αριστερόστροφοι ) Χρειάζονται 4 τεμ.

7.Μπαταρία: 1 μπαταρία τύπου Lippo (ανάλογα την ισχύ των μοτέρ)


8.Φορτιστής: Προσοχή, θα πρέπει να είναι ειδικός φορτιστής που να
                   υποστηρίζει φόρτιση μπαταριών Lippo.



9. Καλώδια προεκτάσεις: Για συνδεσμολογία Δέκτη - Speed Control -
                                      Κεντρική Πλακέτα (γιατι δεν θα φτανουνε
                                      μαλλον)

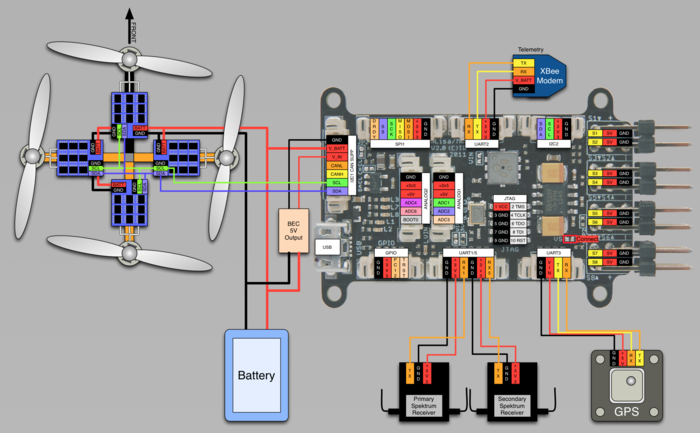

Σας επισυνάπτω σχέδια συνδεσμολογίας ολων των εξαρτημάτων στην
κεντρική πλακέτα του Quadcopter



Θα χρειαστείτε ακόμα και κάποια μικροπράγματα όπως : Δεματικά, ταινία
διπλής όψης και λίγο καλώδιο,
Εργαλεία που θα χρειαστείτε :  Κολλητήρι, Μικρά κατσαβίδια (εξάγωνα ),
κλειδάκια Νο 4-5-6, ένα πιστόλι σιλικόνης και μια πένσα.
Σημείωση: Οι ρυθμίσεις και το τριμάρισμα του μοντέλου στο τέλος
θα συνιστούσα να γινόταν από κάποιον έμπειρο μοντελιστή που γνωρίζει
από Quadcopter ή αν υπάρχουν οδηγίες σε manual που συμπεριλαμβάνετε
στην συσκευασία την κεντρική πλακέτα ή ακόμα ψάχνοντας στο Internet
για οδηγίες της συγκεκριμένης μάρκας την κεντρικής πλακέτας.
 -  Όλα τα εξαρτήματα για την κατασκευή Quadcopter υπάρχουν σε μεγάλη
ποικιλία ποιότητα - τιμή σε όλα τα καταστήματα μοντελισμού στην Ελλάδα
καθώς και στο Εξωτερικό.
Καλή επιτυχία σας ευχόμαστε και προσοχή...δεν πετάμε σε κόσμο.
